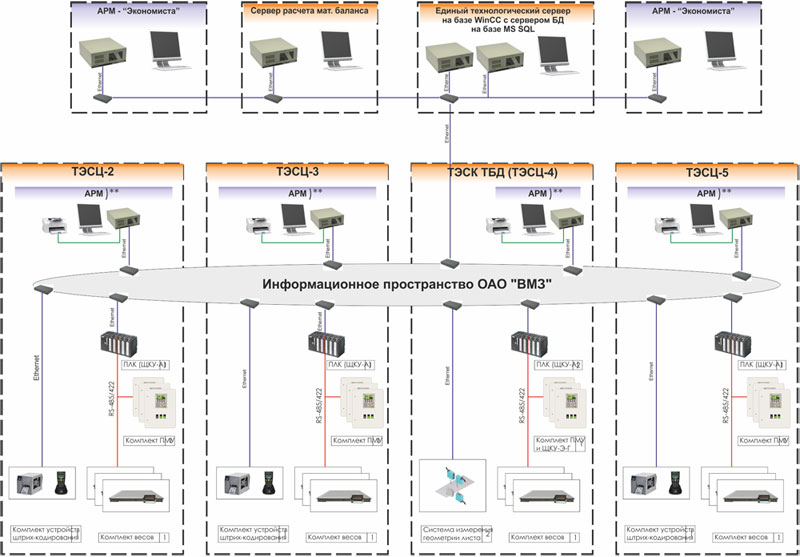

Технологическое оборудование включает в себя комплект весов и комплект датчиков систем измерения. На данном уровне осуществляется сбор первичной информации о материалах, участвующих в производственном процессе.
Нижний уровень включает в себя видеотерминальные устройства пооперационного ввода/вывода информации, АРМ-ы систем измерения и кнопочные пульты управления. На данном уровне обеспечивается ввод и отображение необходимых реквизитов пооперационного учета на каждом производственном участке.
Средний уровень включает в себя программируемые логические контроллеры (ПЛК) и вычислительные комплексы систем.
На данном уровне обеспечивается:
- ввод/вывод информации на видеотерминальные устройства
- контроль готовности технологического оборудования, входящего в состав системы
- обработка аварийных сигнализаций и формирование блокировок
- буферизация данных в процессе производства и обмен данными с сервером системы
- сопряжение с устройствами смежных систем на уровне обмена разрешающими сигналами.
Верхний уровень включает в себя единый технологический сервер.
На данном уровне обеспечивается:
- сбор и архивирование результатов взвешивания в единой базе данных
- сбор и архивирование результатов измерения геометрических размеров листа
- хранение накопленной информации при аварийном отключении питания
- диалог пользователей с системой учета, формирование и печать необходимых отчетов
MES уровень - автоматизированная система расчета материального баланса и приема к учету данных взвешивания.
