В период с мая 2011г. по февраль 2012г. НПП "ТЭК" участвовало в реализации проекта производства и контроля железнодорожных колес для высокоскоростного железнодорожного транспорта в рамках контракта с компанией MAANSHAN IRON & STEEL COMPANY LIMITED (г. Мааньшань, Китай).

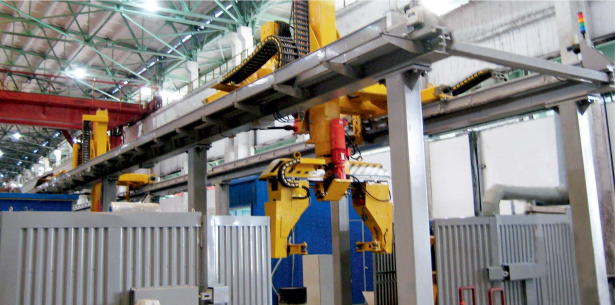

В ходе реализации данного проекта НПП "ТЭК" выполнило работы по проектированию, разработке конструкторской документации, изготовлению и поставке роботизированного транспортного комплекса (длиной 27400 мм), оборудования для загрузки и выгрузки колес на линию, транспортирования ж/д колес между технологическими установками. Также были сконструированы и изготовлены технологические установки подготовки поверхности ж/д колес для скоростных локомотивов.
Пусконаладочные работы проводились в период сентябрь-ноябрь 2012г.
В состав линии входит следующее оборудование:
- Манипулятор (ТЭК, Россия)
- Установка мойки колес (ТЭК, Россия)
- Установка контроля твердости (Laizhou Huayin, Китай)
- Установка нанесения клейма (Китай)
- Установка контроля геометрии (Mermec, Италия)
- Установка ультразвукового контроля (NDT, Канада)
- Установка магнитолюминесцентного контроля (Китай)
- Установка сушки колес (ТЭК, Россия)
- Установка покраски колес (ТЭК, Россия)
- Транспортные тележки (ТЭК, Россия)
Характеристики линии
|
Такт работы, сек/колес
|
300
|
|
Диаметр контролируемых колес, мм
|
от 770 до 1250
|
|
Максимальная масса колеса, кг
|
1000
|
|
Производительность, шт./год
|
100 000
|
|
Точность позиционирования по всем осям, мм
|
0,5
|

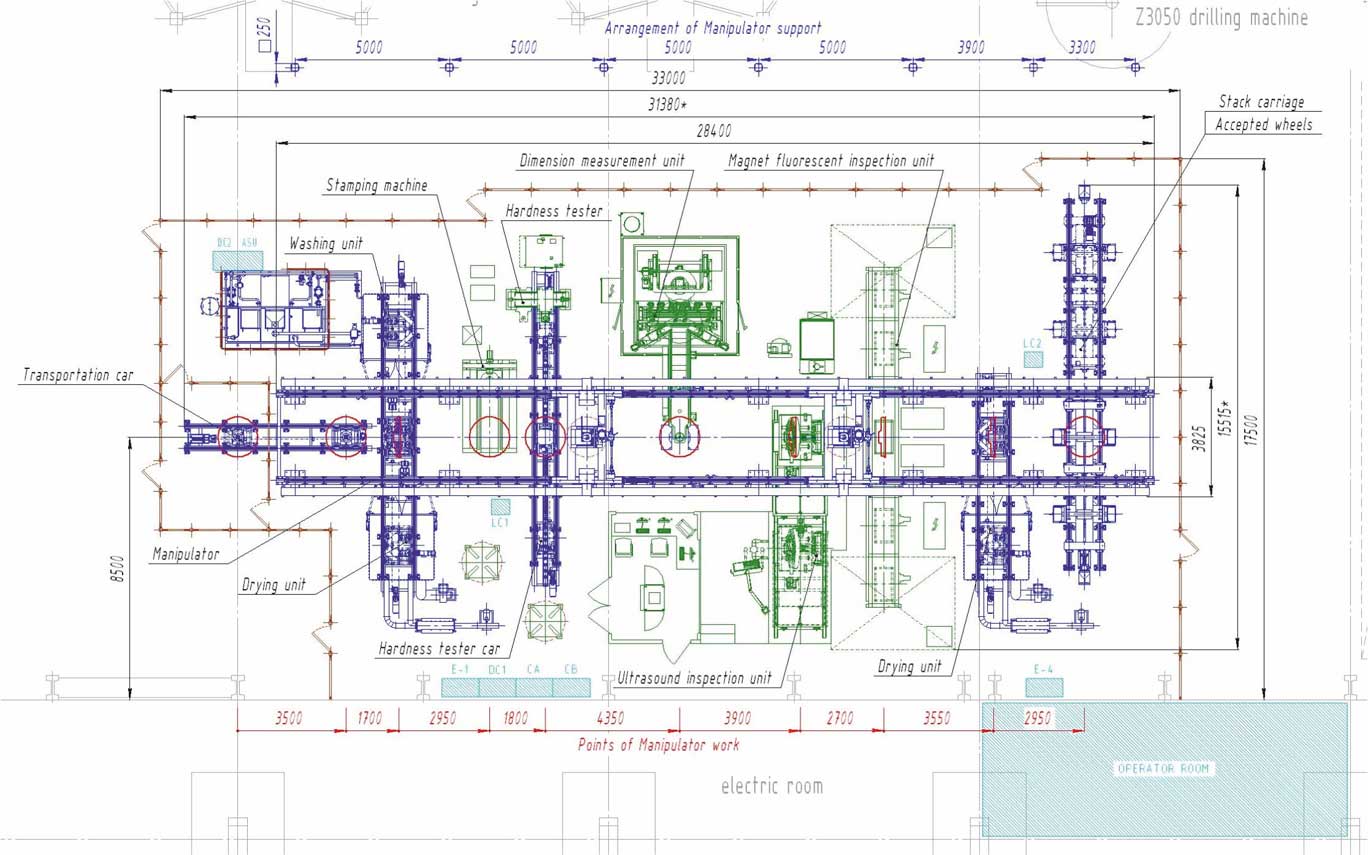

Технологическая схема
