Назначение

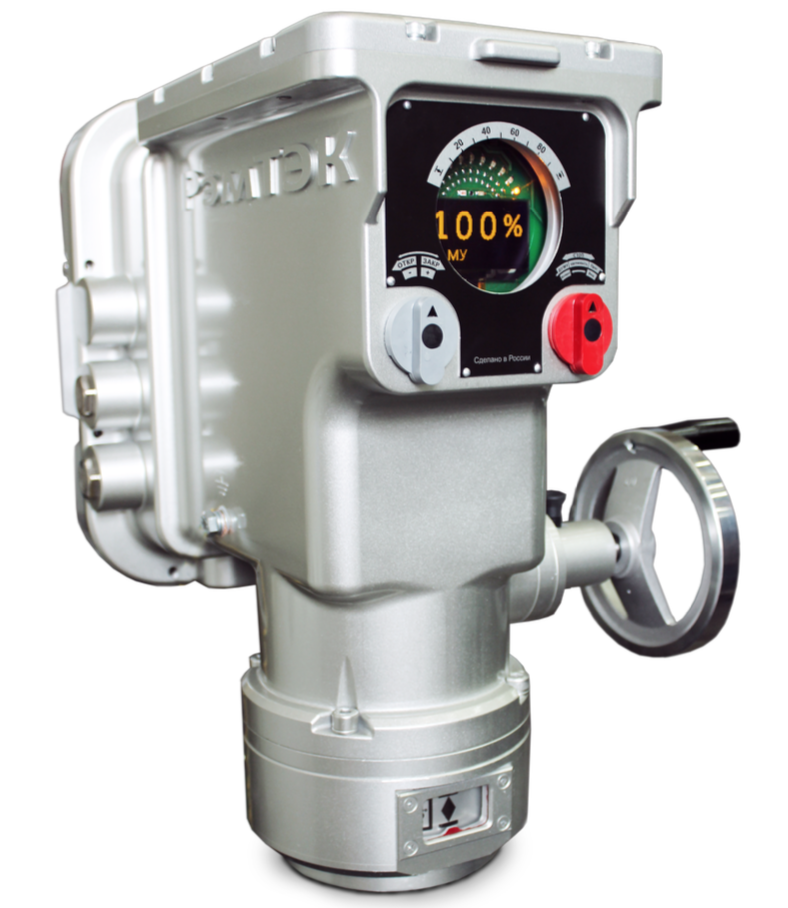

Компактный электропривод для технологических установок
Основные характеристики
- встроенный частотный преобразователь
- местный пост управления
- ручной дублер
- двойная изоляция бокса подключения
Технические характеристики малогабаритных электроприводов:
Тип электропривода
прямоходный, неполнооборотный, многооборотный
Автоматизируемая арматура
все типы
Диаметр арматуры
DN 25-500 мм
Исполнение
взрывозащищенное 1ExdIIBT4 X
Крутящий момент
40-10000 Нм
1000-25000 Н
Напряжение питания
380 В АС или 220 В АС
|
|
Основные модификации неполнооборотных исполнений
Модификация
неполнооборотных
исполнений | Диапазон ограничения
момента, Нм
| Время перекрытия,
сек |
|---|
| РэмТЭК.П.75 |
15...75 |
6...60 |
| РэмТЭК.П.125 |
30...125 |
| РэмТЭК.П.250 |
50...250 |
| РэмТЭК.П.600 |
120...600 |
| РэмТЭК.П.1000 |
200...1000 |
| РэмТЭК.П.2000 |
400...2000 |
9...100 |
| РэмТЭК.П.4000 |
800...4000 |
| РэмТЭК.П.8500 |
1700...8500 |
12...100 |
| РэмТЭК.П.10000 |
2000...10000 |
Основные модификации прямоходных исполнений
Модификация
прямоходных
исполнений | Диапазон ограничения
момента, Н
| Скорость на выходе
редуктора, мм/с |
|---|
| РэмТЭК.Л.3500 |
700...3500 |
1...20 |
| РэмТЭК.Л.7000 |
1400...7000 |
| РэмТЭК.Л.10000 |
2000...10000 |
| РэмТЭК.Л.18000 |
3600...18000 |
| РэмТЭК.Л.25000 |
5000...25000 |
| РэмТЭК.Л.30000 |
6000...30000 |
| РэмТЭК.Л.45000 |
9000...45000 |
Основные модификации многооборотных исполнений
Модификация
многооборотных
исполнений | Диапазон ограничения
момента, Нм
| Скорость вращения
выходного звена,
об/мин |
|---|
| РэмТЭК.А.50 |
10...50 |
5...150 |
| РэмТЭК.А.100 |
20...100 |
| РэмТЭК.А.150 |
30...150 |
| РэмТЭК.А.200 |
40...200 |
4...80 |
| РэмТЭК.А.300 |
60...300 |
3...60 |
| РэмТЭК.А.600 |
120...600 |
3...30 |
| РэмТЭК.А.1000 |
200...1000 |
1...20 |
Техническая документация
