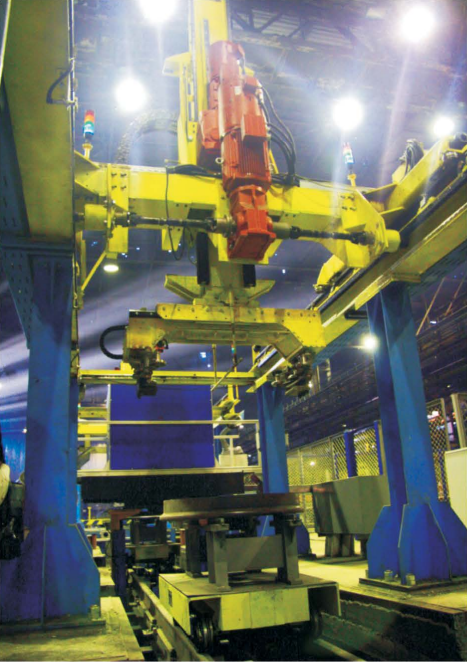

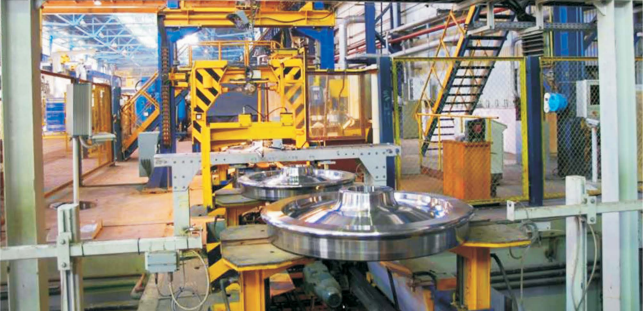

Роботизированный комплекс участка термической обработки колес и бандажей
Роботизированный комплекс участка термической обработки предназначен для транспортировки на этапах нагрева,
закалки и отпуска следующей продукции:
• заготовок для колес железнодорожных диаметром от 710 мм до 1260 мм по ГОСТ 9036- 88,
ГОСТ 10791-2004;
• заготовок для колес для кранового и другого оборудования диаметром от 710 мм до 1260 мм
• заготовок для колес на экспорт по стандартам UIC 812, M107/М208;
по ТУ 14-15-199-89, ТУ 14-102-170-96;
• бандажей из углеродистой стали для подвижного состава железных дорог широкой колеи,
метрополитена и локомотивов по ГОСТ 5000, UIC, ASTM;
• заготовок шестерен тяговых передач по ГОСТ Р51220.
В рамках реализации данного проекта НПП «ТЭК» выполнил следующий комплекс работ:
• разработку и утверждение с Заказчиком планировочного решения участка, включая долю поставки
оборудования Andritz MAERZ GmbH;
• приведение строительного задания Andritz MAERZ GmbH в соответствие с Российскими стандартами и
формирование общего строительного задания участка;
• разработку сметной документации на монтажные работы, включая долю поставки оборудования
Andritz MAERZ GmbH;
• организацию работ по монтажу оборудования на строительной площадке и заключение подрядного договора
на выполнение монтажных работ с местной монтажной организацией;
• подготовку отчетных форм по монтажу оборудования (КС-2, КС-3) для Andritz MAERZ GmbH;
• разработку конструкторской документации и изготовление оборудования роботизированного комплекса;
• проведение пусконаладочных работ, включая сопряжение с существующей прессопрокатной линией.
Дифференцированная термообработка рельсов по технологии «ТЭК-ДТ»
Инжиниринговая компания НПП «ТЭК» разработала технологию термообработки TEC-DT в основе которой лежит процесс
управления степенью влажности воздуха. Скорость охлаждения стали по технологии ТЭКДТ составляет от 2 до 14 С/сек и может
регулироваться в процессе закалки рельсов, за счет изменения охлаждающих свойств воздушной среды путем регулируемого
изменения влажности воздуха по заданному закону (газовая среда). Это дает возможность применять обычные углеродистые
рельсы без дополнительного легирования хромом, ванадием и прочими элементами, с получением характеристик на уровне
ДТ350НН, ДТ370ИК и выше.
Разновидности установок:
•Установка дифференцированной термообработки рельсов с тепла проката TECDTP садочного типа. Предназначена
для термообработки рельсов Виньоля с массой погонного метра от 49 до 70 кг. Длина термообрабатываемых рельсов: 25 – 120 м.
•Установка дифференцированной термообработки рельсов TEC-DTO с отдельного индукционного нагрева проходного типа.
Предназначена для термообработки рельсов Виньоля с массой погонного метра от 49 до 70 кг. Длина термообрабатываемых
рельсов, в том числе сварных плетей: 25 – 800 м. Соответствие стандарту: категория ДТ350, ДТ350НН, ДТ370ИК по
ГОСТ Р 51685-2013, категория R350HT, R350LHT по EN13674-2011.
•Установка дифференцированной термообработки остряковых рельсов TEC-DT-OP с выпрессованным корнем с
отдельного индукционного нагрева проходного типа. Предназначена для термообработки остряковых рельсов типа
ОР50, ОР65 с корнем. Длина термообрабатываемых остряковых рельсов с выпрессованным корнем: 4-25м.
