Редукторы
|
|
Редукторы предназначены для обеспечения моментно-скоростных характеристик электроприводов серии РэмТЭК и их сопряжения с выбранной арматурой по механическим параметрам.
|
|
|
|
![](./images/blank.gif) | | | |
|

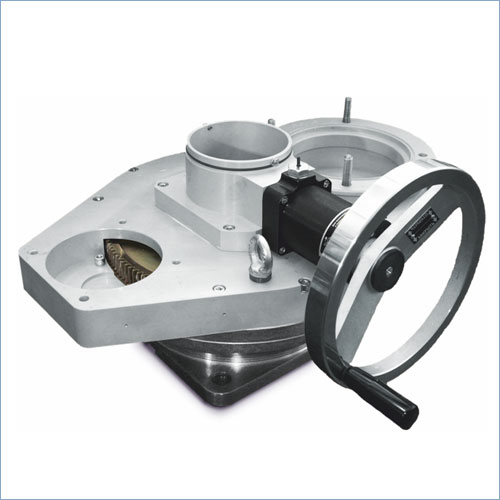

ВРАЩАТЕЛЬНЫЕ МНОГООБОРОТНЫЕ Планетарно-цевочные
Особенности
- Применяется в составе многооборотных электроприводов РэмТЭК-01, РэмТЭК-03
- Планетарно-цевочный редуктор
- Степень защиты IP67 в составе электропривода
- Температура эксплуатации - от минус 60 до плюс 50 °С
- Автоматически отключаемое ручное управление
Основные технические данные
Назначение
|
Клиновые, шиберные задвижки
|
Диапазон крутящих моментов, Н•м
|
100...15000
|
Диапазон скоростей вращения, об/мин
|
7,5...300
|
Диапазон передаточных отношений
|
69...248
|
Тип присоединения (ОСТ 26-07-763-73)
|
Б, В, Г, Д
|
Применяется в приводах
|
РэмТЭК-01, РэмТЭК-03
|
|
|
|

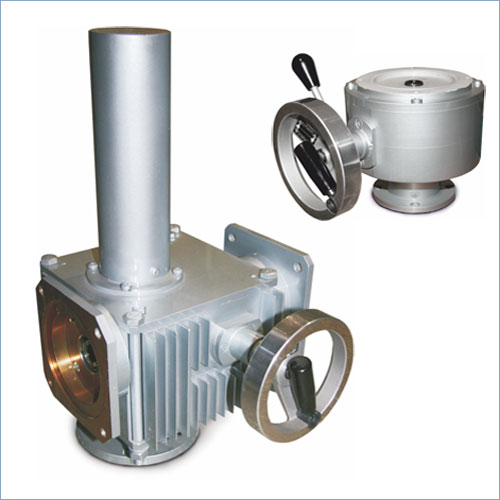

ВРАЩАТЕЛЬНЫЕ МНОГООБОРОТНЫЕ Цилиндрические
Особенности
- Применяется в составе многооборотного электропривода РэмТЭК-02
- Цилиндрический редуктор
- Степень защиты IP67 в составе электропривода
- Температура эксплуатации - от минус 60 до плюс 50 °С
- Автоматически отключаемое ручное управление
Основные технические данные
Назначение
|
Клиновые, шиберные задвижки
|
Диапазон крутящих моментов, Н•м
|
40...300
|
Диапазон скоростей вращения, об/мин
|
3...220
|
Диапазон передаточных отношений
|
8,23...46
|
Тип присоединения (ОСТ 26-07-763-73)
|
А, Б
|
Применяется в приводах
|
РэмТЭК-02
|
|
|
|

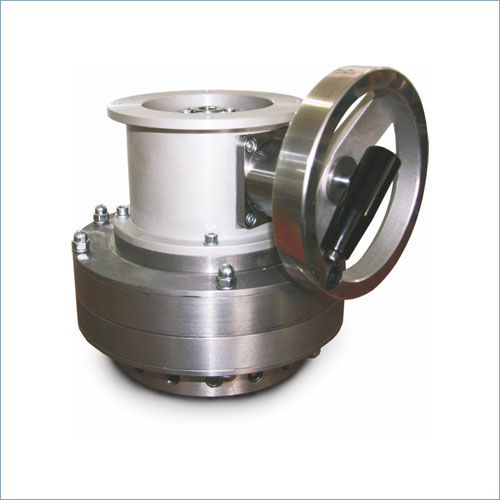

ВРАЩАТЕЛЬНЫЕ НЕПОЛНОПОВОРОТНЫЕ
Особенности
- Применяется в составе поворотного электропривода РэмТЭК-02
- Двухступенчатый планетарно-цевочный редуктор
- Степень защиты IP67 в составе электропривода
- Температура эксплуатации - от минус 60 до плюс 50 °С
- Автоматически отключаемое ручное управление
- Указатель положения выходного вала
- Удержание положения при воздействии на выходной вал
Основные технические данные
Назначение
|
Шаровые краны, дисковые затворы
|
Диапазон крутящих моментов, Н•м
|
100...4000
|
Диапазон скоростей вращения, об/мин
|
0,25...3
|
Диапазон передаточных отношений
|
200...1024
|
Тип присоединения (ISO 5211-2001)
|
F05...F16
|
Угол поворота выходного звена, °
|
до 110
|
Применяется в приводах
|
РэмТЭК-02
|
|
|
|

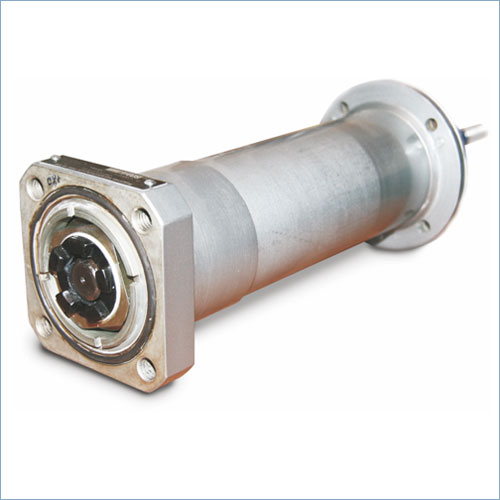

ЛИНЕЙНЫЕ
Особенности
- Применяется в составе линейного электропривода РэмТЭК-02
- Силовая гайка из антифрикционного полимерного материала или шарико-винтовая передача
- Степень защиты IP67 в составе электропривода
- Отсутствие смазки при применении антифрикционных материалов в передаче винт-гайка
- Температура эксплуатации - от минус 60 до плюс 50 °С
- Отсутствие обратного хода
Основные технические данные
Назначение
|
Клапаны
|
Диапазон развиваемых усилий, Н
|
7000...40000
|
Максимальный ход, мм
|
60…125
|
Диапазон скоростей перемещения, мм/с
|
8,23...46
|
Шаг винта, мм
|
5
|
Тип присоединения
|
согласуется с заказчиком
|
Применяется в приводах
|
РэмТЭК-02
|
|
|
|
|
|
|
|
