Конвейеры ленточные производства НПП "Томская электронная компания" предназначены для встраивания в технологические линии, связанные с непрерывной подачей сыпучих материалов с различными свойствами (гранулометрический размер, абразивность, сыпучесть и т.д.).
Конструктивными особенностями и конкурентными преимуществами конвейеров являются:
- широкие возможности по встраиваемости в технологические линии
- применение проверенных в условиях эксплуатации комплектующих ведущих мировых производителей
- в комплект поставки конвейеров входят комплект согласующих и переходных металлоконструкций, а также, по желанию Заказчика, ограждение конвейеров - как напольное, так и съемное на оборудование
- конструктивное исполнение и система управления выполняются по требованию Заказчика
|
| |
|
|
| |
 | | | |
|

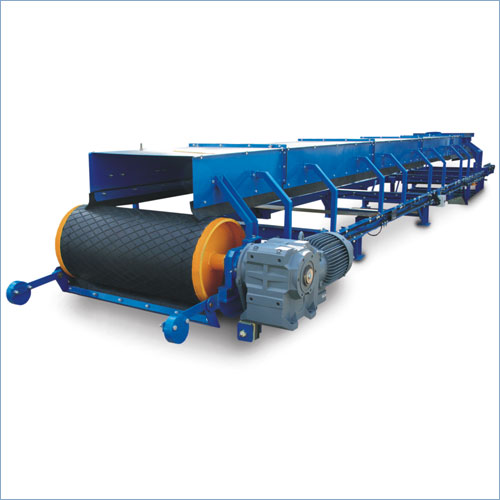

Конвейер ленточный применяется для транспортирования сыпучих материалов в технологических линиях предприятий металлургической, горнорудной, цементной, обогатительной, строительной и других отраслей промышленности.
Пример применения
Физико-механические свойства используемых материалов
|
Объемная масса, т/м3
|
от 0,1 до 6,0
|
|
Гранулометрический размер, мм
|
до 750
|
|
Температура материала, ºС, не более
|
+200
|
|
Влажность, %, не более
|
15
|
|
Угол естественного откоса материала, град
|
20...55
|
Технические характеристики
|
Номинальная производительность, м3/ч
|
от 13 до 6000
|
|
Ширина конвейерной ленты, мм
|
от 400 до 3000
|
|
Угол наклона, град
|
от 0 до 22
|
|
Линейная скорость ленты, м/с
|
от 0,25 до 10
|
Климатическое исполнение конвейера по ГОСТ 15150-69: УХЛ2, -40...+40 ºС |
|
|

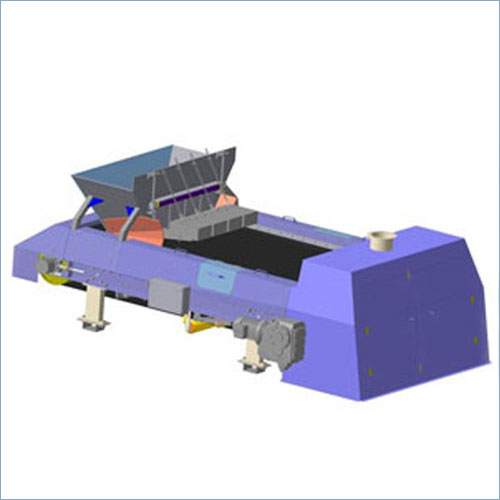

Конвейер весовой ленточный Конвейер весовой ленточный применяется для транспортирования сыпучих материалов (с применением системы СД-01) в технологических линиях предприятий металлургической, горнорудной, цементной, обогатительной, строительной и других отраслей промышленности.
Пример применения
Физико-механические свойства используемых материалов
|
Объемная масса, т/м3
|
от 0,1 до 5,0
|
|
Гранулометрический размер, мм
|
от 0,1 до 300
|
|
Температура материала, ºС, не более
|
+200
|
|
Влажность, %, не более
|
15
|
|
Угол естественного откоса материала, град
|
20...55
|
Технические характеристики
|
Наибольший предел производительности (НПП), т/ч
|
6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0; 250,0; 400,0; 630,0
|
на базе СД-01
|
|
Наименьший предел производительности (НмПП), % от НПП
|
10
|
на базе СД-01
|
|
Предел допускаемой погрешности по ГОСТ 30124-94, %
|
±0,5
|
на базе СД-01
|
|
Ширина конвейерной ленты, мм
|
от 500 до 2000
|
|
|
Расстояние между осями приводного и оборотного барабанов, мм
|
от 1200
|
|
Климатическое исполнение конвейера по ГОСТ 15150-69: УХЛ2, -40...+40 ºС |
|
|
Конвейер ленточный катучий КЛК Конвейер ленточный катучий представляет собой самоходную машину, установленную на рельсовый путь. Конвейер предназначен для транспортирования сыпучих материалов из фиксированной зоны подачи материала в различные зоны выгрузки, в пределах своей длины хода, в технологических линиях различных отраслей промышленности.
Физико-механические свойства используемых материалов
|
Объемная масса, т/м3
|
от 0,1 до 6,0
|
|
Гранулометрический размер, мм
|
до 500
|
|
Температура материала, ºС, не более
|
+200
|
|
Влажность, %, не более
|
15
|
|
Угол естественного откоса материала, град
|
20...55
|
Технические характеристики
|
Номинальная производительность, м3/ч
|
от 13 до 4200
|
|
Ширина конвейерной ленты, мм
|
от 800 до 2000
|
|
Скорость движения конвейера, м/с
|
до 0,5
|
|
Линейная скорость ленты, м/с
|
от 0,8 до 3,15
|
|
Расстояние между осями барабанов, мм
|
от 5000
|
Климатическое исполнение конвейера по ГОСТ 15150-69: УХЛ1, -40...+50 ºС |
|
|

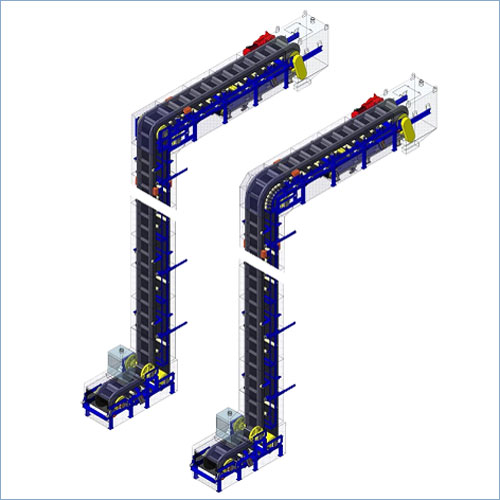

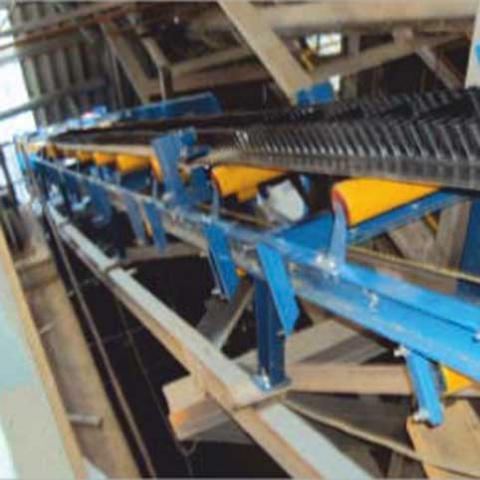

Конвейер ленточный крутонаклонный КЛН (Z-образный, вертикальный) Конвейеры ленточные крутонаклонные КЛН применяются для транспортирования сыпучих материалов с углом подъема до 90°С в технологических линиях предприятий металлургической, цементной, горнорудной, обогатительной, строительной и других отраслей промышленности.
Конвейеры КЛН имеют специальную ленту с гофробортами и поперечными перегородками-захватами различных типоразмеров, в зависимости от транспортируемого материала и производительности.
Физико-механические свойства используемых материалов
|
Объемная масса, т/м3
|
от 0,1 до 6,0
|
|
Гранулометрический размер, мм
|
до 350
|
|
Температура материала, ºС, не более
|
+120
|
|
Влажность, %, не более
|
15
|
|
Угол естественного откоса материала, град
|
20...55
|
Технические характеристики
|
Производительность, т/ч
|
до 3000
|
|
Ширина конвейерной ленты, мм
|
от 500 до 2000
|
|
Линейная скорость ленты, м/с
|
от 0,25 до 3,5
|
Основные поставщики ленты: Gummilabor (Италия), Moxoflex (ContiTech Швеция)
Климатическое исполнение конвейера по ГОСТ 15150-69: УХЛ1, -40...+50 ºС |
|
|

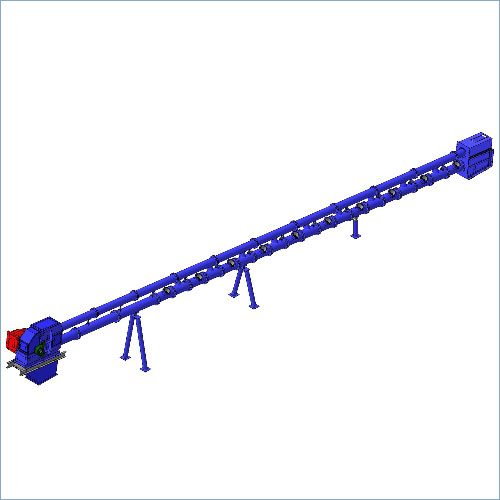

Конвейер скребковый трубчатый КСТ Технические характеристики
|
Производительность, т/ч
|
до 350
|
|
Угол подъема, град.
|
до 45
|
|
Длина транспортирования, м
|
до 100
|
|
|
|

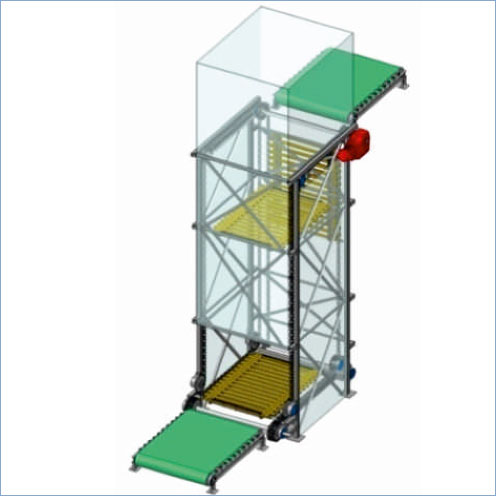

Конвейер вертикальный грузоподъемный Технические характеристики
|
Производительность, не менее, шт./ч
|
250
|
|
Масса одиночного груза, кг
|
до 500
|
|
Высота подъема, м
|
от 3 до 12
|
|
|
|
Конвейер вертикальный (включая рудничное исполнение)
Технические характеристики
|
Производительность, т/ч
|
до 750
|
|
Высота подъема материала, м
|
до 50, возможно до 200
|
|
Ширина конвейерной ленты, мм
|
от 800 до 1200
|
Основные поставщики ленты: Gummilabor (Италия), Moxoflex (ContiTech Швеция) |
|
|
|
