Затворы



Затворы бункерные, заслонка поворотная, шибер перекидной производства НПП "Томская электронная компания" предназначены для разгрузки бункеров, разделения потока материала, аварийного перекрытия, при проведении планово-предупредительного ремонта.

Конструктивными особенностями и конкурентными преимуществами дозаторов являются:

  • простота эксплуатации и обслуживания
  • применение проверенных в условиях эксплуатации комплектующих ведущих мировых производителей
  • простота управления
  • конструктивное исполнение выполняется по требованию Заказчика

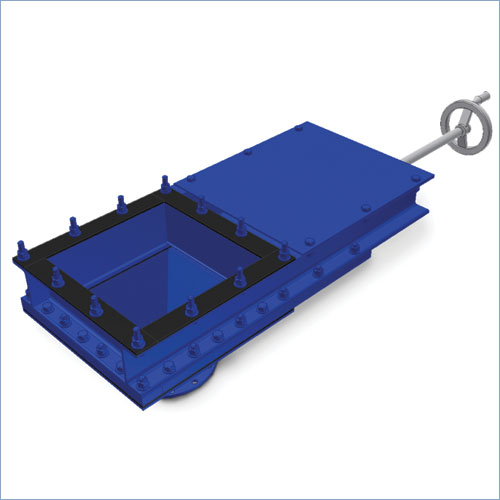

Затвор шиберный

Затворы шиберные предназначены для работы с сыпучими материалами фракции до 50 мм.



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 50

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15

 Угол естественного откоса материала, град

20...55



Технические характеристики

 Сечение нижнего фланца бункера

круглое / квадратное

 Управление исполнительным механизмом шибера

ручное (винт-гайка), электромеханическое,
пневматическое, гидравлическое

Климатическое исполнение затвора по ГОСТ 15150-69: УХЛ2, -40... +40 ºС


Опросный лист  [doc 158.5 Кб]


Затвор шиберно-штыревой

Затворы шиберно-штыревые предназначены для работы с сыпучими материалами фракции до 300 мм.

Исполнение:
- фронтальное
- боковое (левое, правое)



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 300

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15

 Угол естественного откоса материала, град

20...55



Технические характеристики

 Сечение нижнего фланца бункера

круглое / квадратное

 Управление исполнительным механизмом шибера

ручное (винт-гайка), электромеханическое,
пневматическое, гидравлическое

Климатическое исполнение затвора по ГОСТ 15150-69: УХЛ2, -40... +40 ºС

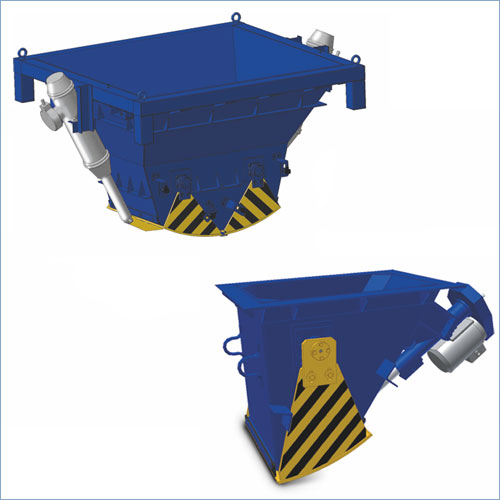

Затвор односекторный и двухсекторный

Затворы применяются для перекрытия потока сыпучих материалов, в составе с расходными и весовыми бункерами.



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 50

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15



Технические характеристики

 Сечение окна, мм

от 200х200

 Разгрузочное устройство

односекторный, двухсекторный

 Управление исполнительным механизмом сектора

электромеханическое,
пневматическое, ручное

Климатическое исполнение затвора по ГОСТ 15150-69: УХЛ2, -40... +40 ºС

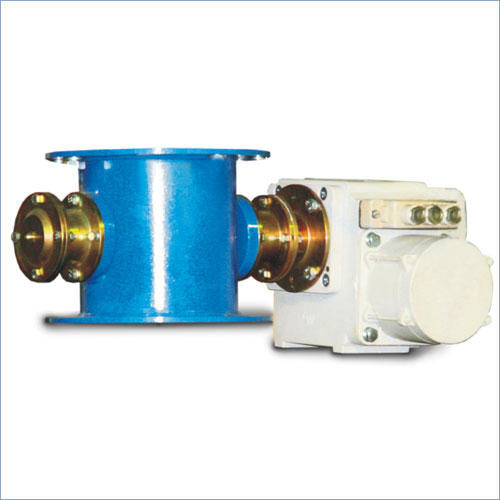

Заслонка поворотная

Заслонки поворотные применяются для перекрытия потока материала в составе с расходными и весовыми бункерами.



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 40

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15



Технические характеристики

 Условный диаметр пропускного отверстия, мм

150; 200; 260

 Управление исполнительным механизмом заслонки

электромеханическое,
пневматическое

Климатическое исполнение заслонки по ГОСТ 15150-69: УХЛ2, -40... +40 ºС

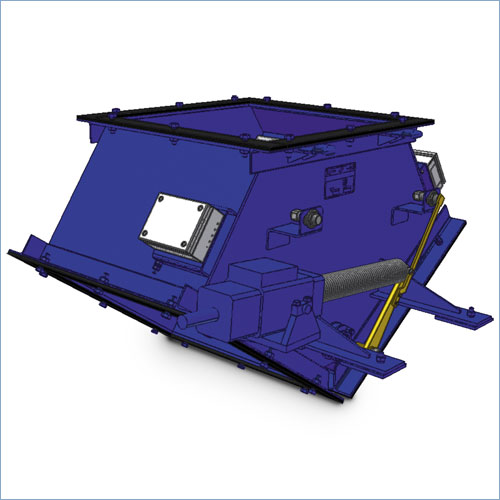

Шибер перекидной

Шиберы перекидные применяются для перенаправления потока материала.
Конструктивной особенностью шибера перекидного является возможность работать автоматически в составе линии и в ручном режиме с пульта местного управления (ПМУ).



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 300

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15



Технические характеристики

 Сечение окна, мм

от 200х200

 Время поворота заслонки на 70º, с

от 3

 Управление исполнительным механизмом шибера

электромеханическое,
пневматическое, ручное

Климатическое исполнение шибера по ГОСТ 15150-69: УХЛ2, -40... +40 ºС


Опросный лист  [doc 152 Кб]
