Контроллер взвешивания КВ-03 предназначен для решения задач порционного/непрерывного дозирования и статического/динамического взвешивания в составе конвейерных, автомобильных, железнодорожных, платформенных и бункерных весов.
Особенности работы
- гибкая адаптация аппаратной части КВ-03 к весодозирующему оборудованию
- формирование высокостабильного знакопеременного напряжения питания для каждого тензоизмерительного канала
- сглаживание (фильтрация) сигнала каждого тензоизмерительного канала в настраиваемом диапазоне
- визуализация работы WEB-страницей
- калибровка через Интернет либо со встроенного терминала
- интеграция с системой бесконтактной маркировки RFID для учета передвижения грузов

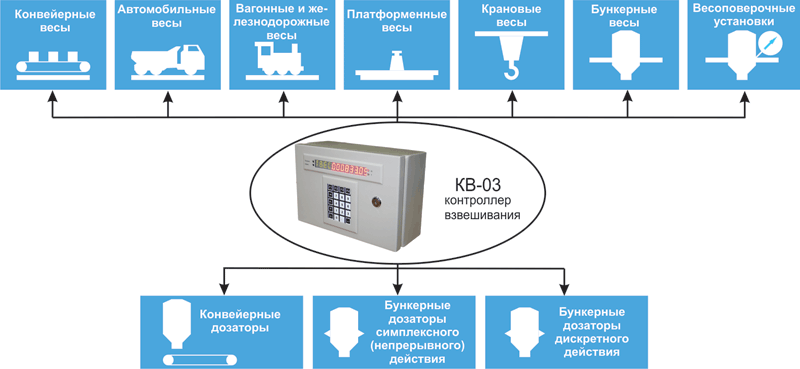

Примеры использования КВ-03

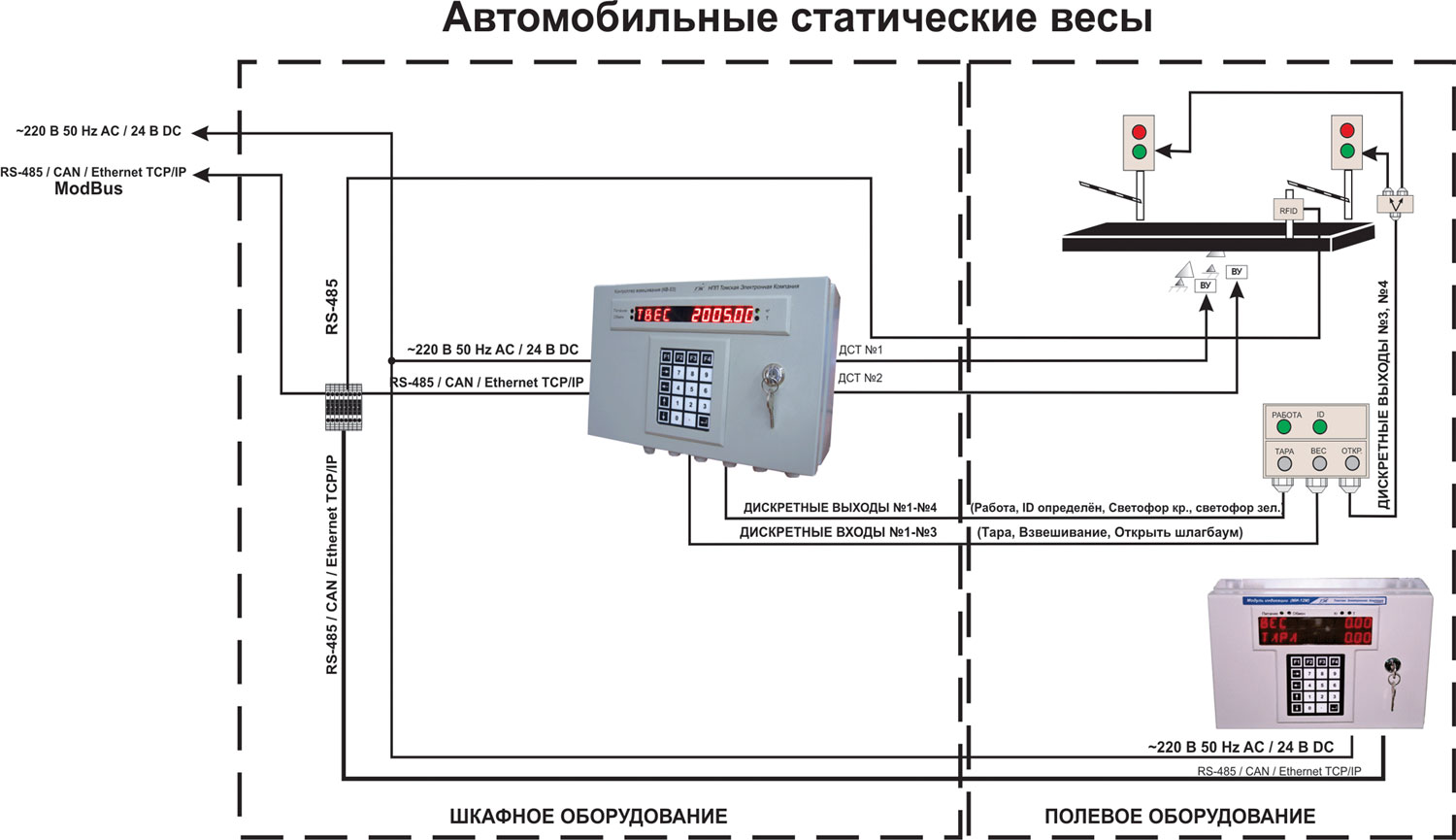

- автомобильные весы

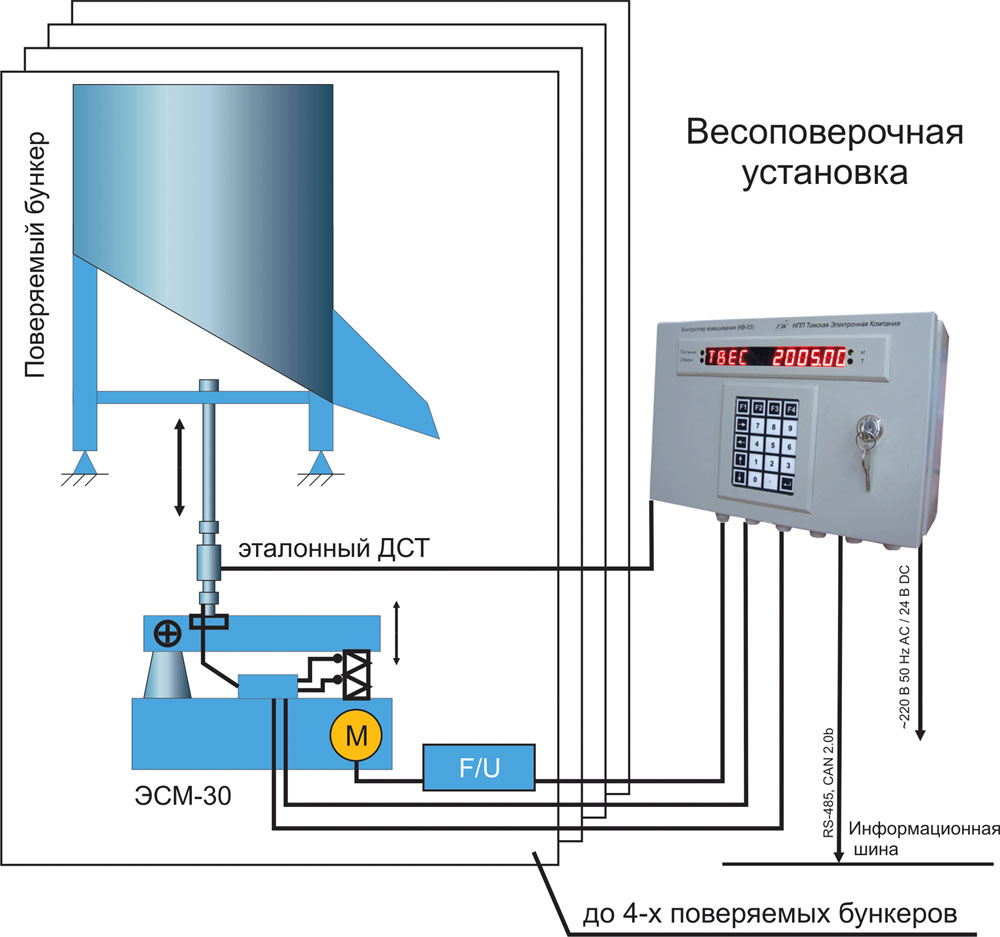

- весоповерочная установка

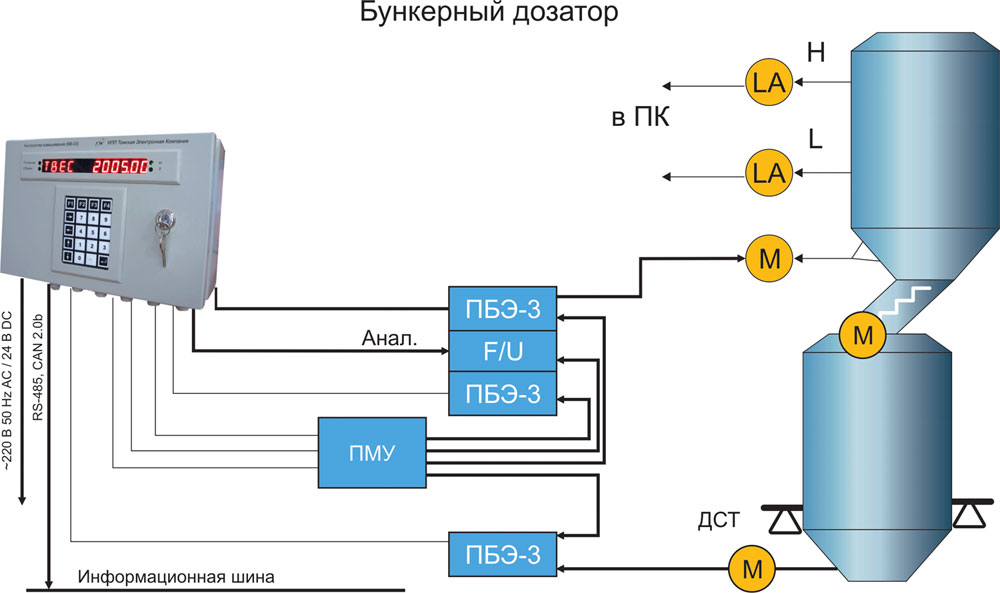

- бункерный дозатор

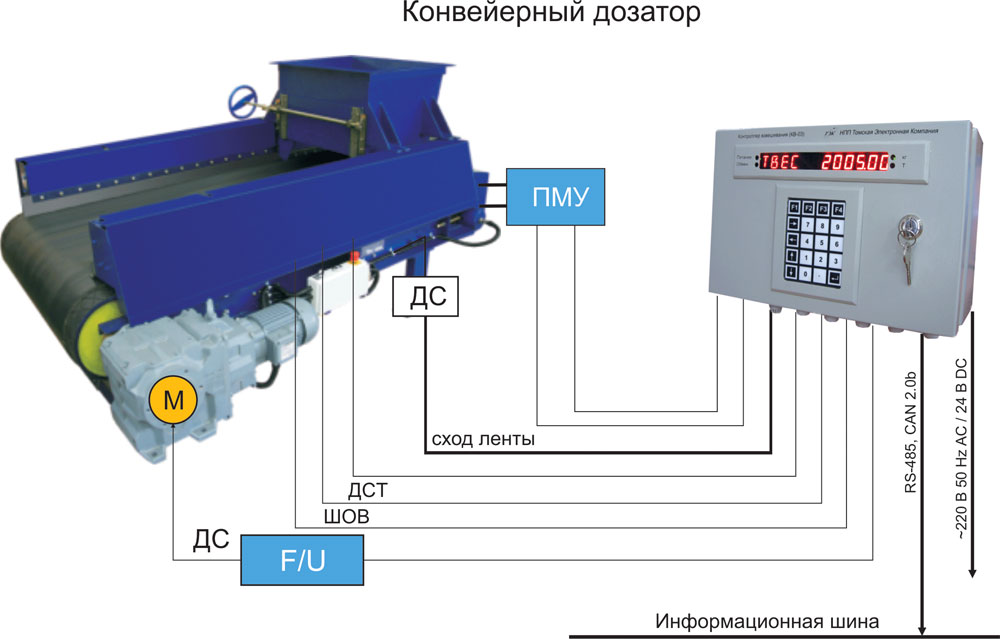

- конвейерный дозатор

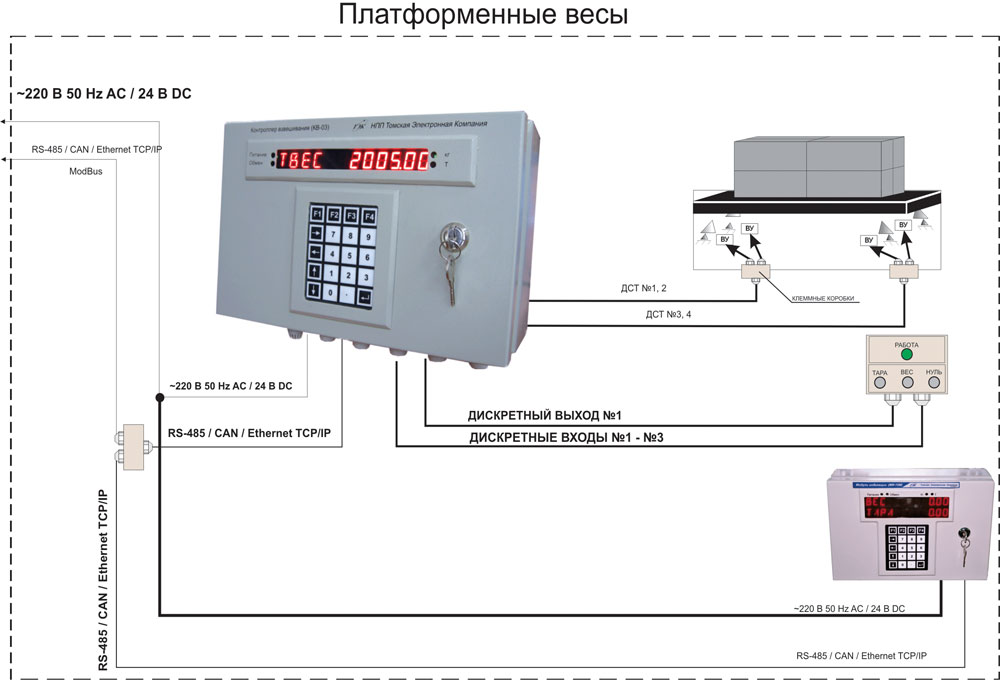

- платформенные весы

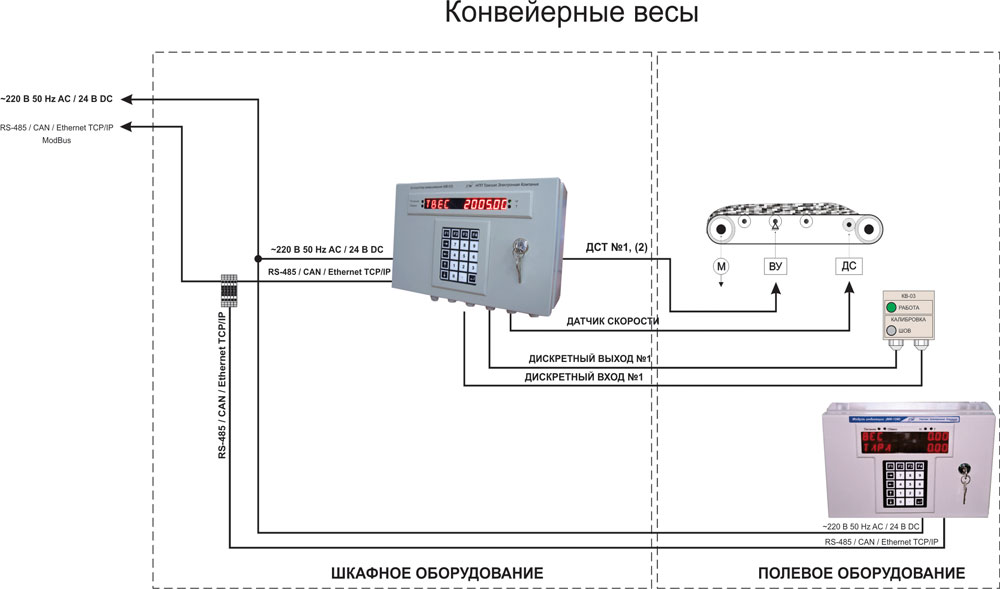

- конвейерные весы

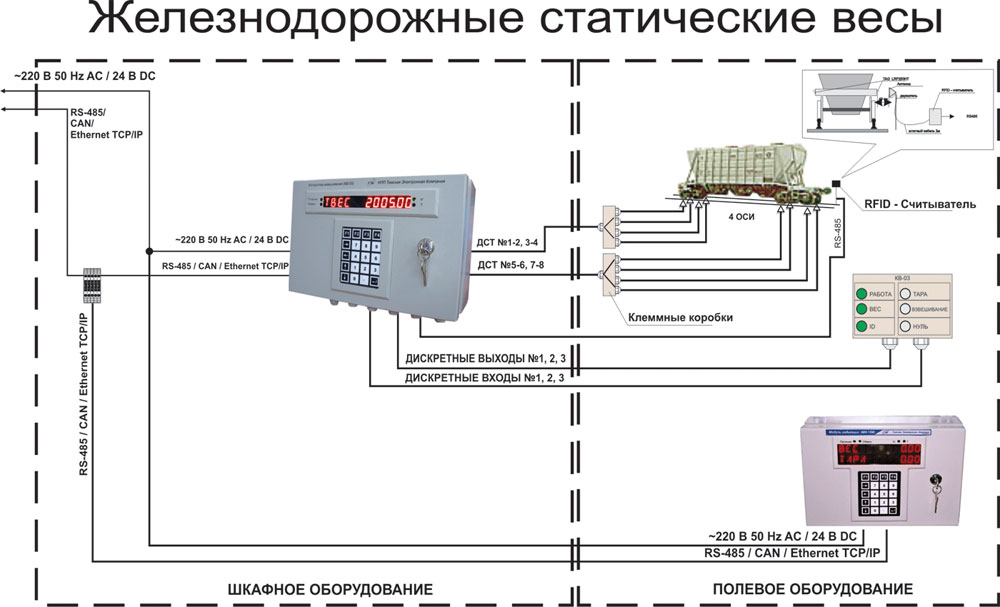

- железнодорожные статические весы
Основные характеристики
|
Относительная погрешность измерения веса от наибольшего предела взвешивания НПВ, %
|
±0,02
|
|
Входное напряжение при варианте питания переменным током частотой 50±0,5 Гц, В
|
от 150 до 265
|
|
Входное напряжение при варианте питания постоянным током, В
|
от 18 до 36
|
|
Потребляемая мощность, Вт
|
до 25
|
|
Рабочий диапазон температуры окружающего воздуха, ºС
|
от -40 до +50
|
|
Пылевлагозащищенность (корпусное исполнение)
|
IP65
|
Контроллер взвешивания КВ-03 обеспечивает в соответствии со встроенными алгоритмами работы следующие функции:
- выдачу на встроенный терминал и на ЭВМ ВУ значений веса, линейной плотности, скорости и производительности
- измерение тензометрического сигнала, пропорционального весу нагрузки на ДСТ, до 4 независимых каналов
- измерение частотного сигнала, пропорционального скорости вращения углового датчика
- чтение до 8-и управляющих дискретных сигналов
- формирование до 8-и управляющих релейных сигналов
- выдачу на ЭВМ ВУ значений веса, линейной плотности, скорости и производительности по интерфейсам CAN 2.0 В, RS-485 (протокол Modbus RTU), Ethernet (протокол TCP/IP)
- индикацию меню и параметров взвешивания на 12-разрядном семисегментном встроенном терминале
- обнуление и компенсацию тары весов
- возможность автотарирования
- калибровку сигнала каждого измерительного канала
- измерение текущих значений веса, производительности и накопленного веса прошедших через динамические и статические весы сыпучих материалов, транспортируемых ленточными конвейерами
- интеграцию с системой бесконтактной маркировки RFID для учета передвижения грузов
- хранение в энергонезависимой памяти до 500 квитанций взвешивания с привязкой по времени и считанному маркеру RFID
- конфигурацию через Интернет встроенным WEB-сервером
- визуализацию работы WEB-страницей
- 128-битное шифрование TCP/IP-данных по протоколу AES
- защиту паролем доступа к данным конфигурирования
- возможность отсылки e-mail сообщений по протоколу SNMP
- калибровку через Интернет либо со встроенного терминала
Конструктивное исполнение
КВ-03 имеет одно из двух исполнений:
- корпусное (для наружного монтажа), габаритные размеры - 300мм×200мм×130мм (Д×Ш×В)
- шкафное (для установки в шкаф)
КВ-03 в корпусном исполнении выполнен в стальном корпусе со степенью защиты оболочки IP 65 по ГОСТ 14254-96 и крепится на панель посредством кронштейнов.
В состав контроллера взвешивания КВ-03 входит опциональный набор функциональных модулей (в зависимости от модификации):
- плата процессорная М00 (базовый модуль)
- до 2 модулей дискретных входов М01 (по 4 гальванически развязанных дискретных входа)
- до 2 модулей дискретных выходов М02 (по 4 гальванически развязанных релейных выхода)
- до 2 модулей аналоговых входов М03 (по 2 тензометрических входа)
- модуль аналогового выхода М04 (телеметрический токовый выход (4 - 20) мА)
- модуль интерфейса EtherNet М05 (протокол TCP/IP, встроенный Web-сервер)
- модуль интерфейса RS-485 М06 (протокол Modbus RTU)
- модуль терминала М07 (индикация 4 символа и 8 цифр, клавиатура 5 х 4)
- модуль источника питания ИП-24 (24 В, 1 А)
Эксплуатационные ограничения
|
Параметр
|
Допустимые значения
|
|
Мин.
|
Ном.
|
Макс.
|
| Общие параметры |
|
Температура окружающей среды, ºС
|
-40
|
-
|
+50
|
|
Атмосферное давление, кПа
|
84
|
-
|
107
|
|
Относительная влажность, %
|
30
|
-
|
80
|
| Параметры дискретных входов |
|
Уровень напряжения логического нуля, В
|
0
|
-
|
6
|
|
Уровень напряжения логической единицы, В
|
12
|
-
|
36
|
| Параметры частотного входа |
|
Уровень логического нуля, В
|
0
|
-
|
4
|
|
Уровень логической единицы, В
|
12
|
-
|
36
|
|
Диапазон частот измеряемого сигнала, Гц
|
1
|
-
|
10000
|
| Параметры дискретных выходов |
|
Коммутируемое напряжение переменного тока, В
|
-
|
-
|
250
|
|
Коммутируемое напряжение постоянного тока, В
|
-
|
-
|
110
|
|
Коммутируемый постоянный/переменный ток, А
|
-
|
-
|
3
|
| Параметры аналогового тензоизмерительного канала |
|
Количество измерительных каналов при статическом взвешивании, шт
|
-
|
-
|
4
|
|
Количество измерительных каналов при динамическом взвешивании, шт
|
-
|
-
|
2
|
|
Сопротивление нагрузки (от 1 до 4 параллельно подключенных датчиков), Ом
|
95
|
380
|
-
|
|
Входное напряжение, В
|
-6
|
-
|
6
|
| Параметры выходного аналогового сигнала |
|
Выходной ток, мА
|
4
|
-
|
20
|
