Блок взвешивания БВ-02 предназначен для решения задач дискретного дозирования, статического взвешивания в составе автомобильных, железнодорожных, платформенных весов.
Особенности работы
- формирование высокостабильного знакопеременного напряжения питания для двух измерительных каналов, в каждый из которых может входить от 1 до 4 тензодатчиков
- сглаживание (фильтрация) сигнала каждого канала в настраиваемом диапазоне
- настройка функций дискретных входов и выходов (ноль, тара, взвешивание, работа, вес измерен)
- выбор активных уровней входов и выходов
- индикация состояния и работы интерфейсов CAN, RS-232 и состояния дискретных выходов

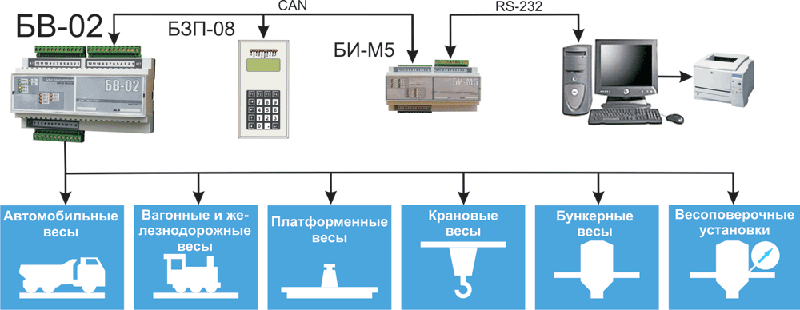

Примеры использования БВ-02
Основные характеристики
|
Относительная погрешность измерения веса от наибольшего предела взвешивания (НПВ), %
|
±0,02
|
|
Питание от источника напряжения постоянного тока, В
|
от 18 до 36
|
|
Потребляемая мощность, Вт
|
до 10
|
|
Рабочий диапазон температуры окружающего воздуха, ºС
|
от -40 до +50
|
|
Пылевлагозащищенность
|
IP20
|
БВ-02 обеспечивает в соответствии со встроенными алгоритмами работы следующие функции:
- прием сигнала от каждого из двух измерительных каналов и его преобразование 24-разрядным АЦП
- линеаризацию сигнала каждого измерительного канала
- обнуление и компенсацию тары весов
- возможность автотарирования
- калибровку сигнала каждого измерительного канала
- измерение веса нагрузки независимо по каждому каналу
- передачу обработанной информации от ДСТ, дискретных входов и выходов в устройство верхнего уровня посредством CAN интерфейса по протоколу Modbus
Конструктивное исполнение
БВ-02 выполнен в корпусе OKW серии RAILTEK №B6505115.
Блок БВ-02 имеет:
- два независимых гальванически развязанных канала измерения веса
- четыре гальванически развязанных дискретных входа (по два на каждый канал)
- четыре гальванически развязанных дискретных выхода (по два на каждый канал)
Габаритные размеры блока БВ-02: 157мм×86мм×58,5мм (Ш×В×Г)
Масса блока БВ-02 без упаковки: 0,3 кг
Эксплуатационные ограничения
|
Параметр
|
Допустимые значения
|
|
Мин.
|
Ном
|
Макс.
|
| Общие параметры |
|
Температура окружающей среды, ºС
|
-40
|
-
|
+50
|
|
Атмосферное давление, кПа
|
84
|
-
|
107
|
|
Относительная влажность, %
|
35
|
-
|
95
|
| Параметры дискретных входов |
|
Уровень напряжения логического нуля, В
|
0
|
-
|
6
|
|
Уровень напряжения логической единицы, В
|
12
|
-
|
30
|
| Параметры дискретных выходов |
|
Коммутируемое напряжение постоянного тока, В
|
-
|
-
|
60
|
|
Коммутируемый постоянный/переменный ток, А
|
-
|
-
|
0,5
|
|
Параметры аналогового тензоизмерительного канала
|
|
Количество измерительных каналов, шт
|
-
|
-
|
2
|
|
Сопротивление нагрузки (от 1 до 4 параллельно подключенных датчиков), Ом
|
95
|
380
|
-
|
|
Входное напряжение, В
|
-6
|
-
|
6
|
| Параметры выходного аналогового сигнала |
|
Выходной ток, мА
|
4
|
-
|
20
|
