Система управления СД-02

Система управления СД-02 в составе дозатора весового непрерывного действия предназначена для обеспечения объемнометрической и гравиметрической дозировки сыпучих и жидких материалов с заданными метрологическими характеристиками.



Особенности работы



Основные характеристики системы управления СД-02 в составе с дозатором весовым непрерывного действия

 Пределы допускаемой погрешности дозаторов относительно наибольшего предела производительности при условии непрерывной работы дозатора в течение не менее 6 минут

 ±0,5

 Напряжение питания переменного тока частотой 50,0±0,5 Гц, В

 от 187 до 242

 Потребляемая мощность, Вт, не более

 50

 Рабочий диапазон температуры окружающего воздуха, ºС

 от +10 до +35

 Пылевлагозащищенность шкафа (под заказ)

IP43 (IP65)



Система СД-02 обеспечивает следующие функции:

  • ручную загрузку бункеров дозаторов до верхнего уровня при остановленных приводах дозаторов
  • разгрузку бункеров дозаторов с заданной производительностью
  • просмотр архивов часовых, за смену, общей наработки
  • прием и обработку сигналов с датчиков тензорезисторных и, на основе обработанных данных, управление электроприводами дозирующих устройств дозатора для дозирования сыпучих и жидких материалов гравиметрическим или объемнометрическим методом
  • управление несколькими дозирующими устройствами одновременно в зависимости от требований Заказчика
  • прием и обработку дискретных сигналов готовности двигателей разрыхлителя, разгрузочных устройств
  • выдачу дискретных сигналов управления разрыхлителем, разгрузочным устройством, готовности системы управления СД-02 к работе
  • обмен информацией с ЭВМ верхнего уровня по интерфейсу типа CAN, RS-485 (протокол обмена данными Modbus RTU)



Конструктивное исполнение

СД-02 представляет собой изделие, выполненное по блочно-модульному принципу, позволяющему проектно компоновать систему под конкретный состав оборудования объекта АСУ ТП с установкой в шкаф. Шкаф имеет степень защиты от воды и пыли не ниже IP43.



Эксплуатационные характеристики

 Параметр

 Допустимые значения

 Мин.

 Ном.

 Макс.

 Параметры, обеспечиваемые в составе дозатора бункерного непрерывного

Наибольший предел производительности в зависимости от исполнения дозатора, т/ч

 0,1

 -

 10,0

Наименьший предел производительности относительно НПП, %

 10

 -

 -

 Климатические параметры

Атмосферное давление, кПа

 84

 -

 107

Относительная влажность, %

 30

 -

 80

 Параметры дискретных входов

Уровень напряжения логического нуля, В

 0

 -

 8

Уровень напряжения логической единицы, В

 16

 -

 30

Длительность входного сигнала, мс

 50

 -

 -

 Параметры дискретных выходов

Коммутируемое напряжение, В

 -

 -

 30

Ток нагрузки, А

 -

 -

 0,5

 Параметры аналогового тензоизмерительного канала

Сопротивление нагрузки (от 1 до 4 параллельно подключенных датчиков), Ом

 95

 380

 -

Выходное напряжение для питания датчика, В

 ±5,7

 ±6,0

 ±6,3

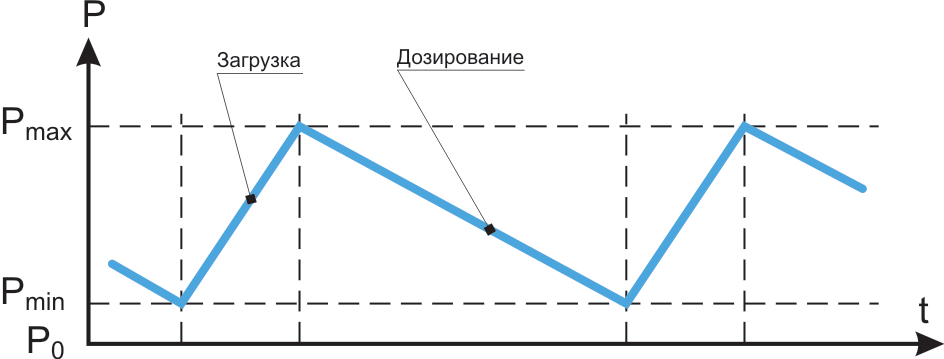

Принцип действия дозатора

где  Р - количество материала в бункере



Состав системы СД-02

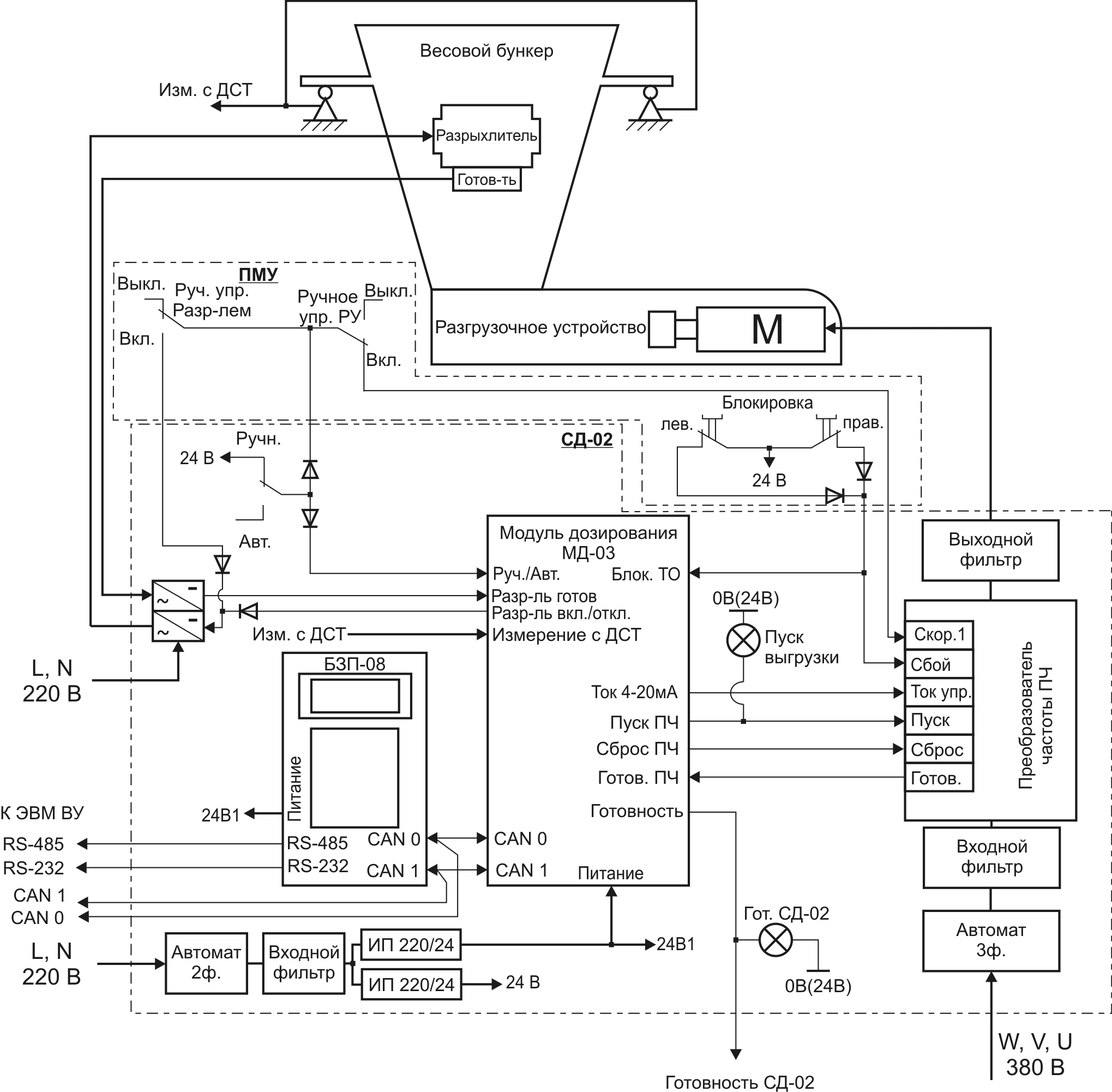

Структурная схема СД-02

Сертификаты и разрешения


Руководство_СД-02  [pdf 1.84 Мб]
